Проектирование и подготовка к монтажу
Монтаж инженерных сетей в Екатеринбурге начинается с проекта, где фиксируют трассы, точки подключения, расчётные нагрузки и места размещения оборудования. Без такой схемы трудно согласовать отопление, водоснабжение, канализацию, электроснабжение и вентиляцию в одном здании: одна система может занять пространство, которое требуется для другой, либо перекрыть доступ к обслуживанию. На этом этапе также определяют последовательность скрытых и открытых работ, чтобы отделка не мешала прокладке коммуникаций.
Для ориентирования по составу документации обычно используют проектную схему инженерных сетей: в ней увязывают планы этажей, аксонометрические изображения, спецификацию материалов, узлы прохода через стены и перекрытия, а также решения по пожарной безопасности и защите от протечек.
Состав проектной документации
Проект включает разделы по каждому виду сети, а также общие решения по пересечениям, шахтам, нишам и техническим помещениям. Для отопления указывают источник тепла, тип разводки, приборы или контуры, диаметры труб и способ балансировки. Для водоснабжения фиксируют холодную и горячую воду, стояки, ввод, запорную арматуру и схему разводки к точкам разбора. Для канализации отдельно задают уклоны, диаметры, фановую вентиляцию и ревизии. В электрической части отображают группы нагрузок, щиты, кабельные линии, защитные аппараты и заземление. Для вентиляции рассчитывают приток, вытяжку, сечения воздуховодов и места установки решёток.
Точность проекта особенно нужна при скрытом монтаже. После отделки исправлять пересечения труб, кабелей и коробов сложнее, а любые неточности на 10–20 мм могут привести к невозможности установки крепежа, люков или ревизионных элементов. Поэтому проект согласуют до начала штробления, сверления и сборки узлов.
Разметка трасс и увязка систем
Перед монтажом выполняют разметку на стенах, перекрытиях и в шахтах. Она показывает высоты, оси трубопроводов, места прохода через конструкции и зоны, где нужен доступ для обслуживания. Увязка систем позволяет избежать нагрева кабелей от труб отопления, пересечения воздуховодов с несущими элементами и конфликтов между сантехническими стояками и электрическими линиями.
Скрытая прокладка требует точной фиксации отметок до отделочных работ, а открытая прокладка упрощает осмотр, но предъявляет требования к креплению и внешнему виду трассы. Для обеих схем важны компенсация температурных деформаций, правильный шаг крепежа и сохранение доступа к арматуре, соединениям и щитам.
Монтаж отопления, водоснабжения и канализации
Эти системы отличаются назначением и режимом работы. Отопление передаёт тепло по помещениям, водоснабжение подаёт холодную и горячую воду к точкам разбора, канализация отводит стоки и не допускает их обратного попадания в помещение. От качества сборки зависит герметичность соединений, шумность работы и срок службы узлов.
Трубопроводы, уклоны и соединения
Для отопления и водоснабжения применяют стальные, медные, полимерные и металлополимерные трубы, а способ соединения выбирают по материалу: сварка, пайка, резьба, пресс-фитинги, муфтовые соединения. В отопительных контурах важны термостойкость и компенсация расширения, поэтому на длинных участках предусматривают крепления и компенсационные петли. В водоснабжении учитывают рабочее давление, температуру горячей воды и защиту от конденсата на холодных линиях.
Для внутренней канализации критичны уклоны. Для горизонтальных участков диаметром 50 мм обычно принимают уклон около 0,03, для 100 мм — около 0,02. Слишком малый уклон приводит к застою и засорам, слишком большой — к ускоренному уходу воды без твёрдых включений и к срыву гидрозатворов. Поэтому диаметры и трассировка подбираются вместе, а повороты делают через элементы, допускающие очистку и осмотр.
Запорная арматура, ревизии и точки доступа
На вводах и ответвлениях устанавливают краны, вентили, обратные клапаны, фильтры и, при необходимости, редукторы давления. Запорная арматура нужна для локального отключения участка без остановки всей системы. В канализации предусматривают ревизии на прямых участках и в местах изменения направления, чтобы удалить засор механически, не разбирая трассу.
Точки доступа размещают так, чтобы можно было обслужить соединения, снять показания приборов, промыть фильтры и проверить состояние уплотнений. Если доступ перекрыт отделкой или мебелью, даже небольшой дефект превращается в длительный ремонт с разборкой узлов.

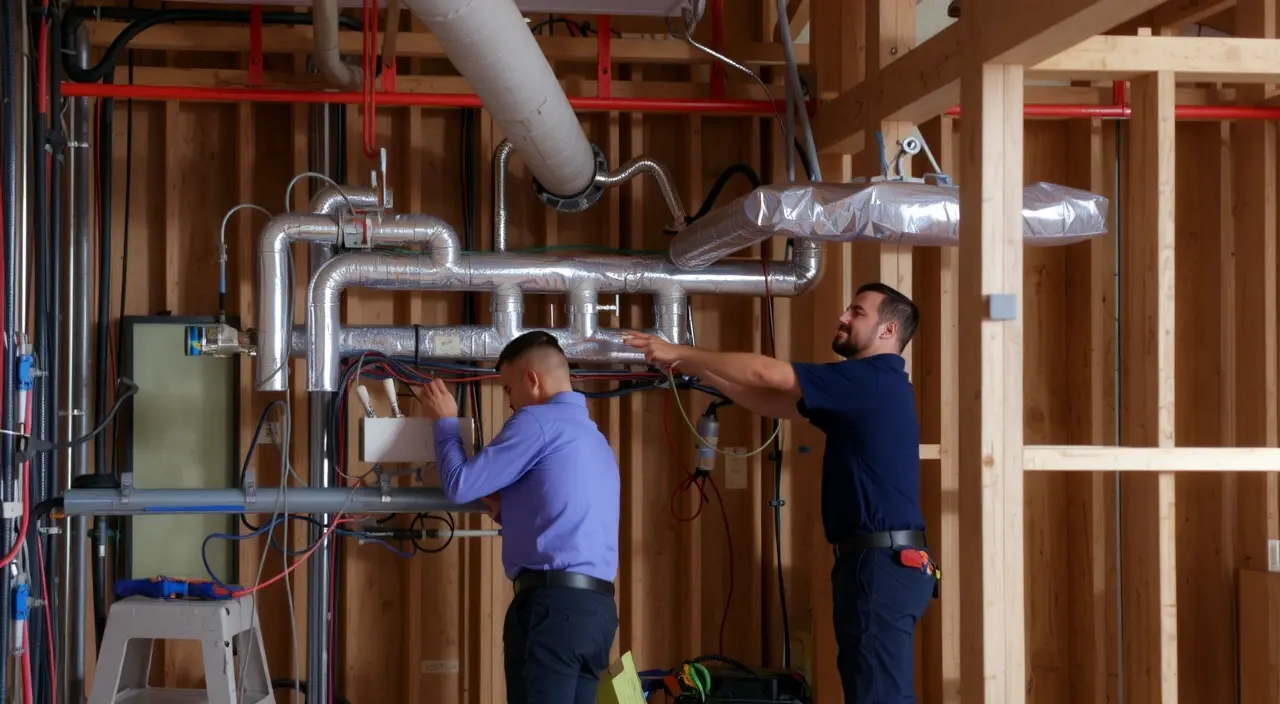

Электроснабжение и вентиляция в составе инженерных сетей
Электроснабжение распределяет питание по группам нагрузки, а вентиляция удаляет отработанный воздух и подаёт свежий. Эти системы часто проходят рядом с сантехническими трассами, поэтому при проектировании учитывают пожарные отступы, экранирование, защиту от влаги и место установки оборудования.
Группы нагрузок, щиты и кабельные линии
Электрическую часть делят на группы: освещение, розеточные цепи, оборудование отопления и вентиляции, силовые потребители. Каждую линию защищают автоматическим выключателем, а для влажных зон дополнительно применяют устройства защитного отключения. Кабели прокладывают в гофре, лотках, трубах или штробах, выбирая способ по условиям механической защиты и доступности.
После монтажа проверяют маркировку, непрерывность защитного проводника, целостность изоляции и правильность подключения фаз. Для цепей до 1 кВ сопротивление изоляции обычно контролируют мегомметром на 500 В, а в щите проверяют затяжку клемм и соответствие групп проекту. Ошибка в распределении нагрузки вызывает перегрев, срабатывание защиты и неравномерную работу оборудования.
Воздуховоды, каналы и схемы воздухообмена
Вентиляционные воздуховоды прокладывают так, чтобы сохранить расчётный расход и не создать лишних аэродинамических потерь. Для этого ограничивают число поворотов, избегают резких сужений и следят за герметичностью стыков. Вытяжные и приточные каналы разводят так, чтобы потоки не смешивались раньше времени, а решётки и клапаны располагались в точках, где воздух действительно перемещается через помещение.
Если сечение воздуховода подобрано неверно, система может работать с шумом, слабым притоком или недостаточной вытяжкой. На практике это проявляется запотеванием, запахами, медленным удалением влаги и неравномерной температурой в помещениях. Поэтому вентиляцию проверяют не только по схеме, но и по фактическому расходу воздуха.
Проверка, пусконаладка и типовые ошибки
После сборки сети не вводят сразу в рабочий режим. Сначала подтверждают герметичность, электрическую безопасность, правильность направления потоков и соответствие параметров проекту. Только затем выполняют пусконаладку: настраивают режимы, балансируют ветви и проверяют работу автоматики.
Опрессовка, электрические измерения и тесты
Отопление и водоснабжение испытывают давлением: систему заполняют, удаляют воздух и поднимают давление выше рабочего значения, после чего выдерживают установленное время и осматривают соединения. Такой контроль выявляет слабые стыки, скрытые утечки и дефекты арматуры. Для канализации проверяют герметичность, проходимость и правильность работы сифонов и ревизий.
В электросети измеряют сопротивление изоляции, целостность защитных цепей, срабатывание автоматов и устройств защитного отключения. Для вентиляции контролируют расход воздуха, тягу, направление вращения вентиляторов и работу заслонок. Если автоматика входит в состав системы, проверяют датчики, пусковые режимы и аварийные отключения.
Ошибки монтажа и последствия для эксплуатации
К типовым ошибкам относят скрытые соединения без доступа, недостаточный уклон канализации, отсутствие компенсации температурных деформаций, пересечение кабелей с горячими трубами без защиты, неверный подбор сечений воздуховодов и слабую фиксацию трасс. Такие нарушения приводят к протечкам, шуму, вибрации, перегрузкам, ложным срабатываниям защиты и падению расхода воздуха.
Если узлы не проходят проверку до закрытия отделкой, устранение дефекта затрагивает несколько систем сразу: вскрывают стены, снимают облицовку и заново выполняют часть трасс. Поэтому последовательность работ, испытания и пусконаладка рассматриваются как единый этап, а не как формальная проверка перед сдачей.
