Проверка горизонтальности обвязки выполняется в два этапа: сначала визуальный осмотр и подготовка, затем инструментальные замеры по всему периметру. Используйте пузырьковый уровень или правило 2 м для участков, лазерный нивелир — для единой плоскости. Критерий приёмки: перепад не более 1–2 мм на 1 м и не более 10 мм на всю длину пролёта, если проектом не задано иное.
Какие инструменты нужны для проверки горизонта обвязки и чем они отличаются
Для контроля горизонтали обвязки применяют четыре основных инструмента. Выбор зависит от длины пролёта, материала обвязки и требуемой точности.
- Пузырьковый уровень длиной 60–200 см. Подходит для локальных участков и углов. Цена деления — обычно 1–2 мм/м. Короткий уровень (до 60 см) на длинных пролётах даёт накопление ошибки.
- Правило 2–3 м с уровнем. Используется для длинных прямых участков и деревянной обвязки. Позволяет сразу увидеть общий уклон и местные прогибы.
- Лазерный нивелир. Строит горизонтальную плоскость по всему периметру. Точность 0,2–0,3 мм/м. Оптимален для металлической обвязки и больших пролётов.
- Гидроуровень. Работает на больших расстояниях, когда нет прямой видимости. Точность зависит от аккуратности установки колб.
Дополнительно понадобятся: рулетка, щупы (для замера зазоров), маркер, клинья для фиксации. Сравнение инструментов — в таблице ниже.
| Инструмент | Точность | Трудозатраты | Для каких обвязок подходит |
|---|---|---|---|
| Пузырьковый уровень 60–200 см | 1–2 мм/м | Средние | Дерево, металл (локально) |
| Правило 2–3 м | 1–2 мм/м | Низкие | Дерево, длинные пролёты |
| Лазерный нивелир | 0,2–0,3 мм/м | Низкие | Металл, свайные основания |
| Гидроуровень | 1–3 мм на 10 м | Высокие | Любые, при отсутствии видимости |
Подготовка к замерам: что проверить до того, как брать уровень
До инструментальных замеров исключите ошибки, связанные с состоянием самой обвязки и основания.
- Осмотрите обвязку: трещины, прогибы, ослабленные крепления, зазоры в стыках.
- Очистите верхнюю плоскость от стружки, бетонных наплывов, снега и льда.
- Убедитесь, что температура стабильна: металл и дерево меняют геометрию при нагреве и промерзании.
- Зафиксируйте исходные данные: дата, погода, кто монтировал, каким инструментом.
- Проверьте сам уровень: переверните на 180° на заведомо ровной поверхности. Пузырёк должен остаться в центре.
Как проверить обвязку уровнем: пошаговая последовательность замеров
Основной алгоритм с пузырьковым уровнем или правилом:
- Разбейте периметр на участки по 1–2 м и пронумеруйте точки замера.
- Уложите уровень или правило строго по оси обвязки, без свесов.
- Снимите показания в каждой точке, записывая отклонение в миллиметрах.
- Проверьте обе стороны обвязки и все четыре стены, а не только фасад.
- Отдельно проверьте углы и места стыковки прогонов.
- Повторите замер в обратном направлении, чтобы исключить ошибку установки.
Результаты сразу заносите в таблицу: точка — отметка — отклонение. Это упростит расчёт перепада и станет доказательством при приёмке.
Как измерить перепад обвязки и посчитать отклонение от горизонта
Перепад вычисляется как разница между максимальной и минимальной отметками на участке. Формула: перепад = Hmax − Hmin. Для пересчёта в мм на 1 м разделите перепад на длину участка. Для всей длины обвязки используйте максимальную и минимальную отметки по всему периметру.
Пример для обвязки 6×8 м. Допустим, максимальная отметка +12 мм, минимальная −4 мм. Перепад = 12 − (−4) = 16 мм. На длине 8 м это 2 мм/м — превышает ориентир 1–2 мм/м, требуется выравнивание.
Перепад по диагонали считают для проверки прямоугольности и общей геометрии. Измерьте расстояние между противоположными углами: разница не должна превышать 5–10 мм в зависимости от проекта.
Оформите протокол замеров в виде таблицы:
| Точка | Отметка, мм | Отклонение от средней, мм |
|---|---|---|
| Угол 1 | +12 | +8 |
| Середина стены | +4 | 0 |
| Угол 2 | −4 | −8 |
Допустимый перепад обвязки: нормативы для дерева, металла и свайного основания
Ориентировочные допуски, если проектом не задано иное:
- Деревянная обвязка: 1–2 мм на 1 м, не более 10 мм на пролёт.
- Металлическая обвязка (швеллер, двутавр): 1 мм на 1 м, не более 8 мм на пролёт.
- Свайное основание: перепад между сваями не более 5–10 мм, если иное не указано в проекте.
СП 70.13330 задаёт общие требования к монтажу конструкций, но приоритет всегда у проектной документации. Различайте строительный допуск и допуск под конкретный каркас: для тяжёлого двухэтажного дома требования жёстче, чем для лёгкой беседки.
Критическим считается перепад, который невозможно компенсировать регулировочными элементами без потери несущей способности. Такой дефект требует переделки.
Проверка обвязки правилом и лазерным нивелиром: когда какой способ точнее
Правило доступно и быстро, но имеет короткую базу, что приводит к накоплению ошибки на длинных пролётах. Лазерный нивелир строит единую плоскость по всему периметру, поэтому точнее для больших объектов.

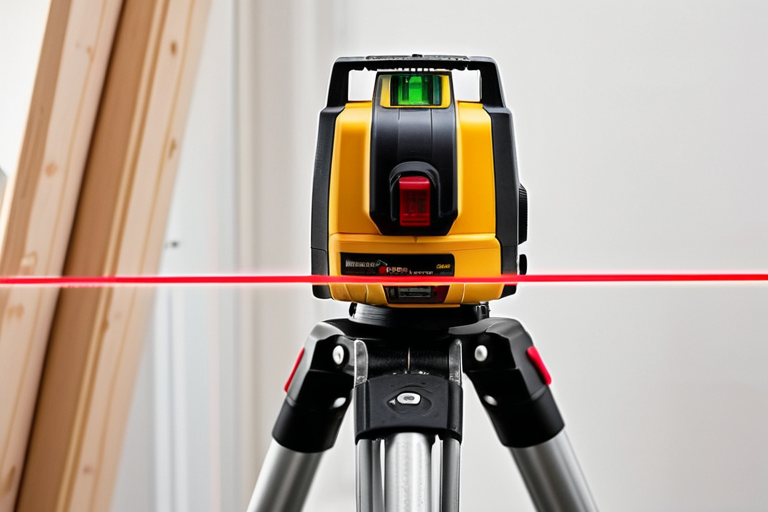

Методика замера относительно лазерной линии: установите нивелир, включите горизонтальный луч, измерьте рулеткой расстояние от луча до верхней грани обвязки в каждой точке. Разница показаний — это фактический перепад.
Лазер также помогает контролировать диагонали и прямоугольность. Если перепад превышает 10 мм или геометрия нарушена, привлекайте геодезиста с тахеометром.
Типичные ошибки при контроле горизонта обвязки и как их избежать
- Замер только по одной стене или только по углам — пропускаются местные прогибы.
- Использование уровня короче 60 см на длинных пролётах — накопление ошибки.
- Игнорирование просадки основания и сезонных подвижек — замеры нужно повторять.
- Замеры под прямым солнцем и на промёрзшем материале — искажение геометрии.
- Отсутствие письменного протокола и фотофиксации — сложно доказать дефект.
- Спор с подрядчиком без ссылки на проект и норматив — претензия может быть отклонена.
Что делать при выявленном перепаде: варианты исправления и порядок действий
Классифицируйте перепад: в пределах допуска, устранимый, критический. Устранимый перепад до 10 мм часто компенсируется подкладками, клиньями или регулировочными пластинами. Критический перепад требует демонтажа и перемонтажа обвязки.
Порядок предъявления претензии подрядчику: составьте акт с фотофиксацией, укажите ссылку на СП 70.13330 и проект, зафиксируйте дату и подписи. После устранения проведите повторную проверку и зафиксируйте результат.
Если подрядчик отказывается исправлять, обратитесь к проектировщику за заключением. Юридические консультации выходят за рамки технической проверки.
Вопросы читателей
Можно ли проверить обвязку без лазерного нивелира?
Да, пузырькового уровня и правила достаточно для небольших пролётов. Для длинных участков используйте гидроуровень или комбинацию уровня и натянутого шнура.
Какой перепад обвязки считается критическим?
Если перепад превышает 10 мм на пролёт или 2 мм на 1 м, и его нельзя устранить регулировкой, требуется переделка. Точный критерий — в проекте.
Нужно ли проверять обвязку после каждой зимы?
Да, сезонные подвижки грунта могут изменить геометрию. Рекомендуется ежегодный визуальный и инструментальный контроль.
Можно ли использовать уровень 40 см для проверки обвязки?
Для локальных участков — да, но на длинных пролётах ошибка накапливается. Лучше применять уровень от 60 см или правило.
