Чтобы рассчитать брус на каркас стены, нужно последовательно определить количество стоек по шагу, скорректировать его на проёмы, добавить обвязку, ригели, укосины и запас 10–15%. Итог переведите в погонные и кубические метры. Точность зависит от актуального проекта и выбранного сечения пиломатериала.
Исходные данные для расчёта: что понадобится перед началом
Любой расчёт начинается с параметров стены и выбранной конструктивной схемы. Без этих данных невозможно получить достоверное количество пиломатериала. Ниже перечислены ключевые исходные данные.
- Геометрия стены: длина, высота, количество и размеры проёмов (окна, двери).
- Шаг стоек: стандартные значения 400 и 600 мм. Выбор зависит от нагрузки, утеплителя и требований СП. Например, под минеральную вату часто принимают 600 мм, под жёсткие плиты — 400 мм.
- Сечение бруса: для стоек, обвязки, укосин. Типовые варианты: 50×150, 50×200 мм. Сечение подбирается по проекту и расчёту на прочность.
- Тип обвязки: нижняя и верхняя, двойная или одинарная. Необходимость ригелей над проёмами и подоконных досок.
- Углы и примыкания: способ учёта угловых стоек, поворотов стены и примыканий к другим конструкциям.
Все размеры берите из проекта. Если проекта нет, шаг и сечения принимайте по действующим нормативам, но помните: окончательное решение остаётся за конструктором.
Как посчитать количество стоек каркаса по шагу
Число вертикальных стоек определяется по формуле: количество стоек = (длина стены / шаг) + 1. Результат округляется в большую сторону. Затем из общего числа вычитаются стойки, попавшие в проёмы, и добавляются усиливающие стойки по краям проёмов.
Пошаговый алгоритм
- Определите длину стены в метрах.
- Разделите длину на выбранный шаг (например, 0,6 м).
- Прибавьте единицу — это угловая стойка.
- Округлите в большую сторону до целого числа.
- Вычтите стойки, которые попадают в проём (если шаг совпадает с положением проёма).
- Добавьте по две стойки на каждый проём (сдвоенные по краям) и короткие стойки над/под проёмом, если требуется.
Пример: стена 6 м, шаг 600 мм. (6 / 0,6) + 1 = 11 стоек. Если в стене одно окно шириной 1,2 м, то одна промежуточная стойка может попасть в проём — её исключаем. Но добавляем две усиливающие стойки по краям окна. Итого: 11 – 1 + 2 = 12 стоек.
Для стен с несколькими проёмами расчёт ведётся аналогично, но нужно внимательно отслеживать, какие стойки попадают в проёмы, а какие остаются.
Расчёт обвязки: нижняя, верхняя и промежуточные ригели
Обвязка — горизонтальные элементы каркаса. Нижняя обвязка обычно повторяет периметр стены, верхняя может быть двойной или тройной для распределения нагрузки. Ригели над проёмами и под окнами считаются отдельно.
- Нижняя обвязка: длина равна длине стены плюс запас на соединения и углы. При сращивании досок учитывайте перехлёст.
- Верхняя обвязка: аналогично нижней, но может быть в два ряда. Тогда длина умножается на 2.
- Ригели над проёмами: длина равна ширине проёма плюс запас на опирание (обычно по 150–200 мм с каждой стороны).
- Подоконные доски: если предусмотрены, длина равна ширине проёма плюс опирание.
Пример: стена 6 м, одно окно 1,2 м. Нижняя обвязка — 6 м. Верхняя обвязка — 6 м (одинарная). Ригель над окном — 1,2 + 0,3 = 1,5 м. Итого обвязки: 6 + 6 + 1,5 = 13,5 м. С учётом сращивания и углов добавьте 5–10%.
Укосы и временные раскосы: как учесть в расчёте пиломатериала
Укосины обеспечивают жёсткость каркаса. Они могут быть постоянными (врезаемыми) и временными (съёмными). Для постоянных укосин обычно используют доску того же сечения, что и стойки, либо меньшего.
Длина укосины рассчитывается по теореме Пифагора, если известны катеты. Например, для стены высотой 2,7 м и укосины под 45° длина составит √(2,7² + 2,7²) ≈ 3,82 м. Но часто укосины ставят не на всю высоту, а на часть. Количество укосин на стену — обычно 2–4, в зависимости от длины и ветровой нагрузки.
Временные раскосы устанавливают на время монтажа, их можно делать из доски меньшего сечения. В общий объём закупки их можно не включать, если они будут сняты, но лучше учесть в запасе.
Проёмы: как вычитать и добавлять элементы каркаса

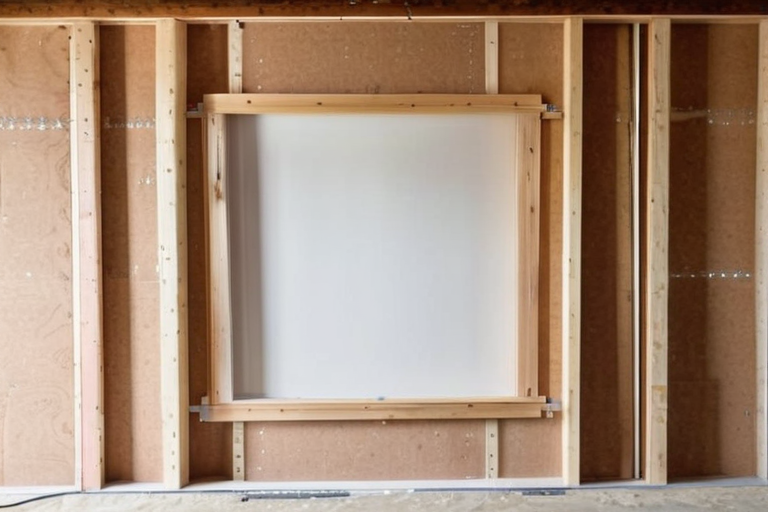

Проёмы — самый частый источник ошибок. Правило простое: стойки, попадающие в проём, исключаются, но добавляются усиливающие стойки по бокам. Также могут потребоваться короткие стойки над и под проёмом.
Рассмотрим окно 1,2×1,4 м в стене 6 м с шагом 600 мм. При расчёте без проёма получилось 11 стоек. Если одна стойка попадает в проём, её убираем. Добавляем две сдвоенные стойки по краям окна — это ещё 2 стойки (или 4, если сдвоенные). Итого 11 – 1 + 2 = 12. Если шаг не совпадает с краями проёма, может потребоваться добавить дополнительные стойки для образования проёма.
Ниже приведена таблица типовых проёмов и поправок к количеству бруса.
| Тип проёма | Ширина, м | Поправка к стойкам | Дополнительные элементы |
|---|---|---|---|
| Окно | 1,2 | –1 стойка, +2 усиливающие | Ригель над окном, подоконная доска |
| Дверь | 0,9 | –1 стойка, +2 усиливающие | Ригель над дверью |
| Широкое окно | 1,8 | –2 стойки, +4 усиливающие | Двойной ригель |
Точные значения зависят от проекта. Всегда пересчитывайте индивидуально.
Запас пиломатериала: сколько добавить на подрезку и отходы
Рекомендуемый запас на подрезку и отходы — 5–10%. Для сложных узлов и ошибок монтажа добавьте ещё 5–10%. Итого оптимальный запас 10–15% от общего объёма. Если доски стандартной длины 6 м, количество обрезков зависит от раскроя. Например, для стойки высотой 2,7 м из доски 6 м получится два отрезка по 2,7 м и остаток 0,6 м, который можно использовать для укосин или ригелей.
Для разных элементов запас может отличаться: для стоек достаточно 10%, для обвязки — 5–10%, для укосин — 10%. Дефекты древесины также увеличивают отход.
Проверка расчёта: ручной калькулятор и типовые ошибки
Чтобы избежать ошибок, создайте простую таблицу в Excel или Google Sheets. Внесите параметры стены, шаг, сечения и автоматически пересчитайте количество. Проверьте расчёт вручную по шагам: стойки, обвязка, укосины, проёмы.
Типичные ошибки:
- Забыли угловые стойки.
- Не учли сдвоенные стойки у проёмов.
- Неверно выбран шаг (например, 600 мм вместо 400 мм).
- Не добавили запас на подрезку.
- Перепутали погонные и кубические метры.
Онлайн-калькуляторы могут быть полезны для проверки, но ручной расчёт надёжнее, так как учитывает конкретные особенности вашего проекта.
Пример сквозного расчёта для каркасной стены 6×2,7 м с окном
Исходные данные: стена длиной 6 м, высотой 2,7 м, шаг стоек 600 мм, одно окно 1,2×1,4 м, сечение стоек 50×150 мм.
Расчёт стоек: (6 / 0,6) + 1 = 11. В проём попадает 1 стойка — исключаем. Добавляем 2 усиливающие стойки по краям окна. Итого 12 стоек. Длина каждой стойки 2,7 м. Общая длина: 12 × 2,7 = 32,4 м. С учётом запаса 10%: 32,4 × 1,1 = 35,64 м.
Расчёт обвязки: нижняя — 6 м, верхняя — 6 м, ригель над окном — 1,5 м. Итого 13,5 м. С запасом 10%: 14,85 м.
Расчёт укосин: 2 постоянные укосины длиной 2,7 м каждая (если под 45°, то длина больше, но для примера возьмём 2,7 м). Общая длина 5,4 м. С запасом 10%: 5,94 м.
Итоговая таблица:
| Элемент | Количество, шт | Длина, м | Общая длина с запасом 10%, м | Объём при сечении 50×150, м³ |
|---|---|---|---|---|
| Стойки | 12 | 2,7 | 35,64 | 0,267 |
| Обвязка | — | — | 14,85 | 0,111 |
| Укосины | 2 | 2,7 | 5,94 | 0,045 |
Объём пересчитывается умножением длины на площадь сечения: 0,05 м × 0,15 м = 0,0075 м². Например, для стоек: 35,64 × 0,0075 = 0,267 м³.
Вопрос: Можно ли использовать шаг стоек 600 мм для всех стен?
Ответ: Нет, шаг зависит от нагрузок, типа утеплителя и требований проекта. Для несущих стен часто принимают 400 мм, для ненесущих — 600 мм. Уточняйте в проекте.
Вопрос: Как учесть углы при расчёте стоек?
Ответ: Угловые стойки обычно уже входят в формулу (добавляется +1). Если стена имеет повороты, добавляйте дополнительные стойки на каждый угол.
Вопрос: Нужно ли вычитать объём проёма из общего объёма бруса?
Ответ: Да, стойки, попадающие в проём, исключаются, но добавляются усиливающие элементы. Объём проёма не вычитается напрямую, так как вместо него устанавливаются другие элементы.
Вопрос: Какой запас пиломатериала оптимален?
Ответ: Рекомендуется 10–15% в зависимости от сложности конструкции и качества древесины. Для простых стен достаточно 10%.
