Если перепад между столбиками не превышает 30–40 мм, нижнюю обвязку выравнивают пакетом жёстких антисептированных подкладок, уложенных на гидроизоляцию и стянутых с обвязкой сквозным крепежом. Каждый столб должен получить свой расчётный пакет, а не «среднюю» прокладку: тогда обвязка ляжет в одну плоскость без перекосов стропильной системы. При перепаде больше 40 мм или просадке отдельного столба подкладки не спасают — столб наращивают или переделывают.
Как замерить перепад столбиков и определить допустимую толщину подкладок
Начинают с диагностики: пока обвязка не уложена, доступ к оголовкам свободен, и снять отметки можно за один проход. Для этого используют лазерный нивелир, оптический нивелир или гидроуровень — последний дешевле, но требует двух человек и внимательности к пузырькам воздуха в шланге.
Снятие отметок и поиск крайних точек
Луч удобнее всего закрепить на самом высоком столбе: он становится базой отсчёта. Затем рейкой или рулеткой снимают расстояние от луча до каждого оголовка. Разница между максимальным и минимальным значением и есть искомый перепад. Отдельно фиксируют столбы, которые «ушли» в сторону или наклонились, — их подкладками не исправить.
Полезно сразу составить таблицу по столбам: номер, отметка, отклонение от самого высокого, предполагаемая толщина пакета. Это исключает путаницу при монтаже, когда под рукой оказывается десяток подкладок разной толщины.
| Перепад между столбами | Что делать | Риск |
|---|---|---|
| До 10 мм | Одна подкладка или выравнивающий слой гидроизоляции | Минимальный, достаточно контроля уровня |
| 10–30 мм | Пакет из 2–3 подкладок, скреплённых между собой | Подвижность при слабом крепеже |
| 30–40 мм | Пакет с обязательным сквозным крепежом и металлическими пластинами | Смятие древесины, потеря жёсткости |
| Более 40 мм | Наращивание столба, перезаливка или смена схемы опирания | Подкладки не обеспечивают устойчивость |
Конкретные допустимые отклонения зависят от проекта и типа обвязки; ориентировочные значения из таблицы — практический ориентир, а не норматив. Если проектом заданы иные допуски, приоритет у проектной документации и указаний конструктора.
Расчёт толщины пакета
Толщину набирают шагом 5–10 мм: так проще выйти в уровень и не получить «бутерброд» из множества тонких щепок, которые сминаются под нагрузкой. Суммарная высота пакета на одном столбе не должна собираться из более чем 3–4 элементов. Ориентируют подкладки так, чтобы волокна соседних слоёв не совпадали по направлению, — это снижает риск растрескивания и неравномерной осадки.
Нельзя выравнивать только один угол: обвязка работает как единая рама, и локальная подкладка создаёт изгиб, который проявится в стропильной системе и кровле. Выравнивание ведут по всем столбам одновременно, контролируя плоскость в двух направлениях.
Материалы и монтаж подкладок под обвязку на столбах
Подкладки — это не «что нашлось на стройке», а конструкционный элемент. Они воспринимают сжимающую нагрузку и передают её на столб, поэтому материал должен быть жёстким, стабильным по толщине и защищённым от влаги и биопоражения.
Что подходит и что недопустимо
- Антисептированная древесина твёрдых пород (дуб, лиственница) — при влажности не выше 12–15 %.
- Влагостойкая фанера ФСФ или плиты на цементной основе — толщиной, кратной расчётной.
- Металлические пластины и регулируемые опоры — с антикоррозионным покрытием.
- Нельзя: кирпич, бетонные обломки, необработанную древесину, оргалит, гипсокартон, тонкие щепки и подкладки из гнилой или заражённой древесины.
Кирпич и бетонные обломки крошатся под точечной нагрузкой и не дают стабильной толщины. Необработанное дерево в зоне переменной влажности быстро теряет прочность и становится мостиком для гниения обвязки.
Крепёж и сборка пакета
Пакет скрепляют между собой саморезами или гвоздями, а затем стягивают с обвязкой и столбом сквозной шпилькой либо анкером. Шпильку пропускают через все слои и затягивают гайкой с широкой шайбой; крепёж берут оцинкованный или с горячим цинкованием. Для металлической обвязки (швеллер, двутавр) используют приваренные пластины или болтовые соединения через отверстия, а не подкладки под полку.
После монтажа уровень проверяют повторно: затяжка крепежа может «подтянуть» пакет и слегка изменить отметку. Люфт недопустим — обвязка должна сидеть плотно, без качания при нажатии.
Гидроизоляция и защита подкладок от влаги

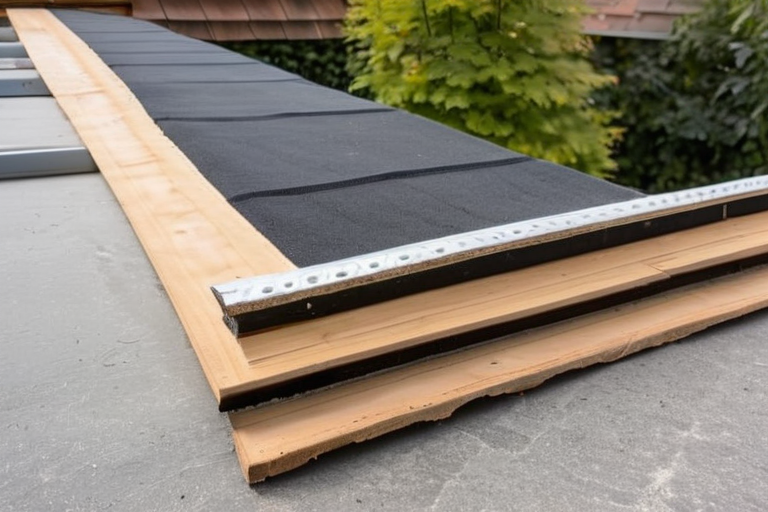

Гидроизоляция под обвязкой решает две задачи: отсекает капиллярную влагу от бетона и защищает деревянные подкладки от конденсата и атмосферных осадков. Один рубероид сам по себе задачу не закрывает — нужен комплекс: отсечка, вентиляция и отвод воды.
Слои и материалы
Классическая схема: на оголовок столба укладывают выравнивающий слой (например, цементный раствор по проекту), затем гидроизоляцию — рубероид в два слоя, битумную мастику или полимерную мембрану. Подкладки ставят поверх гидроизоляции, а не между ней и бетоном. Торцы подкладок дополнительно пропитывают антисептиком, а между пакетом и обвязкой оставляют вентиляционный зазор, если он предусмотрен конструкцией.
Дерево не должно контактировать с бетоном и грунтом напрямую. Если столб выступает над землёй менее чем на 200–300 мм, стоит проверить проект: возможно, потребуется увеличить высоту или усилить отвод воды.
Отвод воды и вентиляция подполья
- Отмостка по периметру с уклоном от дома.
- Ливневка и дренаж, если грунтовые воды высокие.
- Продухи в обвязке или цокольной зашивке для сквозного проветривания.
- Зазоры между подкладками и обвязкой не закрывать наглухо паронепроницаемыми материалами с двух сторон.
Типичная ошибка — закрыть подкладки сайдингом или плёнкой «намертво»: влага, попавшая внутрь, не испаряется, и древесина гниёт быстрее, чем без защиты. Ревизию проводят раз в сезон, особенно после таяния снега.
Когда подкладки не помогут: альтернативы и типичные ошибки выравнивания
Подкладки — решение для небольших перепадов и ровных, устойчивых столбов. Если столб просел из-за пучения, слабого грунта или разрушения бетона, выравнивание обвязки подкладками лишь маскирует проблему: через сезон перепад вернётся, а обвязка получит дополнительный изгиб.
В таких случаях наращивают столб (добетонирование, металлический стакан), перезаливают опору или меняют схему опирания на свайно-ростверковую. Трещины в столбах, высокий уровень грунтовых вод и признаки пучения — повод пригласить конструктора или геолога, а не подбирать подкладку потолще.
Частые ошибки: подкладки из гнилой древесины, отсутствие гидроизоляции, неравномерная затяжка крепежа, выравнивание по одному углу и «глухая» зашивка подполья. Проверить качество работы просто: уровень держится после сезона, люфта нет, подкладки сухие, крепёж без следов коррозии.
Можно ли использовать обрезки бетона или кирпич как подкладки?
Нет. Они крошатся под точечной нагрузкой, не дают стабильной толщины и разрушаются от влаги. Используйте антисептированную твёрдую древесину, влагостойкую фанеру или металл.
Нужен ли зазор между подкладками и обвязкой?
Если он предусмотрен конструкцией для вентиляции, да. Глухая зашивка паронепроницаемыми материалами с двух сторон недопустима: влага должна испаряться, иначе подкладки и обвязка начнут гнить.
