Чтобы убрать игру верхней обвязки каркаса до монтажа перекрытия, достаточно установить диагональные раскосы от обвязки к стойкам или лагам пола с шагом 1,5–2 м и горизонтальные распорки между стойками в местах стыков. В 80% случаев комбинация этих двух схем полностью устраняет продольные и поперечные смещения. Если каркас высокий или пролёты длинные, добавьте временные укосины от обвязки к фундаменту.
Почему верхняя обвязка «играет» и чем это опасно до монтажа перекрытия
Подвижность верхней обвязки при ходьбе — не дефект материала, а следствие отсутствия постоянных связей. Стойки каркаса работают как консоли, закреплённые только внизу; их верхние концы свободны. Любая боковая нагрузка (шаг, ветер, случайный толчок) вызывает отклонение, которое передаётся на обвязку. Дополнительные причины: люфты в узлах крепления стоек к нижней обвязке, недостаточная жёсткость самих стоек (особенно при использовании тонкой доски), отсутствие временных связей в процессе сборки.
Опасность «игры» не только в дискомфорте. Смещение геометрии приводит к тому, что балки перекрытия не попадают в проектное положение, приходится подрезать или подкладывать щепки. Нарушается технология монтажа: крепёж перекрытия к обвязке работает на сдвиг, что снижает несущую способность узла. В долгосрочной перспективе это может привести к неравномерной осадке и трещинам в отделке.
Простой тест: встаньте на верхнюю обвязку в середине пролёта и слегка качнитесь вбок. Если ощущается заметная амплитуда (более 5–10 мм) или слышен скрип в узлах — требуется временное раскрепление. Также проверьте диагонали прямоугольника: если они отличаются более чем на 10 мм, геометрия уже нарушена.
Критерии сравнения схем временного раскрепления
Чтобы выбрать подходящую схему, оцените её по пяти параметрам. Эффективность — насколько полно устраняется «игра» в продольном и поперечном направлениях. Трудозатраты — время на монтаж и демонтаж, потребность в инструменте. Влияние на проходимость — не мешает ли конструкция перемещению по каркасу и укладке перекрытия. Доступность материалов — можно ли использовать обрезки доски или нужен специальный крепёж. Возможность повторного использования — сохраняется ли материал после демонтажа.
Ниже рассмотрены четыре реальные схемы, которые применяются на стройплощадках. Для каждой указаны конструкция, пошаговая инструкция, расчёт количества и мест установки, а также плюсы и минусы.
Схема 1: Диагональные раскосы от обвязки к стойкам или лагам пола
Классическое решение: доска сечением 25–50 мм или брусок 50×50 мм устанавливается под углом 45–60° от верхней обвязки к нижележащей конструкции. Нижняя точка крепления — либо к стойке (на высоте 1–1,5 м от пола), либо к лагам пола, либо к временному анкеру в фундаменте.
Пошаговая инструкция
- Разметьте места установки раскосов: в углах каркаса обязательно, далее с шагом 1,5–2 м по длинным пролётам.
- Отрежьте доску нужной длины с запасом 5–10 см для точной подгонки.
- Закрепите верхний конец к верхней обвязке двумя гвоздями 90–120 мм или саморезами 8×120 мм, нижний — к стойке или лаге.
- Обеспечьте плотное примыкание: не должно быть зазоров, иначе раскос будет работать на изгиб, а не на сжатие/растяжение.
- Проверьте натяжение: покачайте обвязку — смещение должно исчезнуть.
Расчёт количества: минимум по одному раскосу в каждом углу и далее через каждые 1,5–2 м. Для каркаса 6×8 м обычно достаточно 8–10 раскосов. Плюсы: простота, доступность материалов (обрезки доски), высокая эффективность против продольного сдвига. Минусы: занимают проходы, мешают укладке перекрытия, требуют демонтажа.

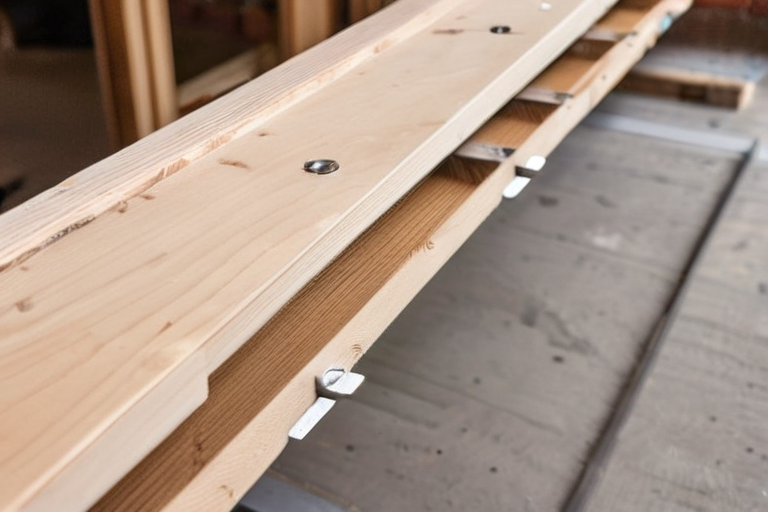

Схема 2: Горизонтальные распорки между стойками (временные ригели)
Брусок или доска вставляется между соседними стойками на уровне верхней обвязки. Распорка работает на сжатие и растяжение, предотвращая сближение или расхождение стоек. Крепление — на гвозди, саморезы или струбцины.
Инструкция и расчёт
Установите распорки с шагом 1–1,5 м. Обязательно раскрепите места стыков обвязки, а также углы. Крепите плотно, без люфта: если распорка болтается, эффекта не будет. Для быстрого монтажа используйте струбцины, но они могут ослабнуть при вибрации — лучше комбинировать с гвоздями.
Плюсы: не мешают проходу, быстро устанавливаются, можно использовать обрезки. Минусы: менее эффективны против продольного сдвига (вдоль стены), требуют много точек крепления.
Схема 3: Комбинированная система (диагонали + распорки + временные укосины)
Для сложных случаев — высокий каркас (более 3 м), длинные пролёты (более 6 м), ветреные районы — применяют комбинированную схему. Диагональные раскосы ставят в углах и по краям, горизонтальные распорки — по всей длине с шагом 1–1,5 м, а от верхней обвязки к фундаменту добавляют временные укосины под углом 30–45°.
Рекомендации по материалам
Для укосин используйте доску 40–50 мм или брусок 50×50 мм. Крепление к фундаменту — через анкерные болты или закладные детали. Шаг укосин — 2–3 м. Такая система обеспечивает максимальную жёсткость, но требует больше материалов и времени.
Плюсы: устраняет любые виды смещений, подходит для самых ответственных случаев. Минусы: трудоёмкость, больше крепежа, сложнее демонтировать.
Сравнительная таблица и рекомендации по выбору схемы
| Схема | Эффективность | Трудозатраты | Расход материалов | Удобство работ |
|---|---|---|---|---|
| 1. Диагональные раскосы | Высокая (продольные и поперечные) | Средние | Средний (обрезки доски) | Низкое (мешают проходу) |
| 2. Горизонтальные распорки | Средняя (только поперечные) | Низкие | Низкий | Высокое |
| 3. Комбинированная | Максимальная | Высокие | Высокий | Среднее |
Когда какую выбирать: для каркаса до 3 м высотой и пролётами до 6 м достаточно схемы 1 или 2. Если каркас выше или пролёты длиннее, применяйте комбинированную схему. При ветровой нагрузке (открытая местность) обязательно добавляйте укосины к фундаменту.
Чек-лист проверки жёсткости после установки:
- Покачайте обвязку в продольном и поперечном направлениях — смещение не должно превышать 2–3 мм.
- Проверьте диагонали прямоугольника — расхождение не более 5 мм.
- Убедитесь, что все крепления затянуты, нет люфта в узлах.
- Пройдитесь по всему периметру, проверяя каждый пролёт.
Типичные ошибки при установке временных раскосов и распорок
- Слишком большой шаг: экономия на количестве приводит к тому, что обвязка всё равно «играет» между точками крепления.
- Крепление только к обвязке: без анкеровки к нижележащим конструкциям раскос бесполезен — он просто перемещается вместе с обвязкой.
- Слабый крепёж: гвозди малого диаметра или саморезы без упора не выдерживают нагрузку, вырываются.
- Отсутствие контроля натяжения: после первых шагов по каркасу крепления могут ослабнуть — проверяйте повторно.
Вопросы читателей
Можно ли использовать только горизонтальные распорки? Да, если каркас невысокий и нет продольных нагрузок. Но для надёжности лучше добавить хотя бы угловые диагонали.
Нужно ли анкерить раскосы к фундаменту? Только при высоком каркасе или сильном ветре. В остальных случаях достаточно крепления к стойкам или лагам пола.
Какой крепёж лучше: гвозди или саморезы? Гвозди 90–120 мм работают на срез и дешевле. Саморезы удобнее демонтировать, но требуют больше времени. Главное — достаточная длина и диаметр.
Когда можно снимать временные раскосы? После укладки и крепления балок перекрытия, когда постоянные связи начинают работать. До этого момента снимать нельзя.
