Какие задачи решают противопожарные системы и видеонаблюдение
Противопожарные системы и видеонаблюдение часто проектируют для одного объекта как взаимодополняющие комплексы. Пожарная сигнализация обнаруживает дым и признаки возгорания, система оповещения передает тревожный сигнал людям в здании, а видеонаблюдение фиксирует происходящее в зоне контроля и помогает уточнить источник события. Основа такой схемы — проектная документация, где заранее определяются зоны контроля, кабельные трассы и состав оборудования. Если нужны дополнительные детали, можно узнать подробнее о таких схемах.
Если системы связаны в единую логику управления, сигнал от датчика может запускать не только оповещение, но и запись с камер, разблокировку проходов, включение световых указателей и передачу события на пульт. При этом пожарная часть и видеонаблюдение обычно сохраняют раздельные линии и собственные сценарии работы, чтобы отказ одного контура не выводил из строя весь комплекс.
Что входит в состав системы пожарной защиты
Базовый состав пожарной защиты включает пожарную сигнализацию, приборы управления, оповещение и управление эвакуацией, источники питания и линии связи. В зависимости от объекта добавляют автоматическое пожаротушение, модули контроля дверей, дымоудаление и исполнительные устройства. Датчики дыма реагируют на аэрозольные частицы, тепловые извещатели — на рост температуры или достижение порогового значения, а ручные извещатели позволяют подать сигнал без ожидания автоматического срабатывания.
Система оповещения и управления эвакуацией задает маршрут выхода световыми и звуковыми сигналами. Для нее важны слышимость, видимость табло, разборчивость речевых сообщений и корректная логика переключения в аварийный режим. Резервные аккумуляторы поддерживают работу при пропадании сетевого питания, а контроль напряжения отслеживает разряд и переход на резерв.
Как видеонаблюдение дополняет контроль безопасности
Видеонаблюдение помогает не только фиксировать инциденты, но и проверять причины тревоги. Камеры используют для контроля входов, коридоров, эвакуационных выходов, складских зон и площадок с оборудованием. При подборе места установки учитывают угол обзора, уровень освещенности, наличие встречной засветки и риск перекрытия кадра дверями, стеллажами или инженерными конструкциями.
Для передачи изображения применяют проводные линии Ethernet, а питание часто подают по технологии PoE по стандартам IEEE 802.3af или IEEE 802.3at. На практике для архивирования задают разрешение 1920×1080 или выше и частоту 25 кадров в секунду, если требуется разбор действий по кадрам. Уличные камеры выбирают с корпусом класса защиты не ниже IP66, когда нужна работа под осадками и пылевой нагрузкой.
Как проходит проектирование системы
Обследование объекта и оценка рисков
Проектирование начинается с обследования помещений, путей эвакуации, перекрытий, инженерных шахт и мест размещения серверного или приборного оборудования. На этом этапе определяют пожароопасные зоны, источники ложных срабатываний, условия освещенности и точки, где камеры могут потерять обзор. Для объекта с разными режимами работы отдельно оценивают дневную и ночную загрузку, а также участки с повышенной пылью, влажностью или вибрацией.
Затем формируют технические требования к системе: какие зоны должны контролироваться, где нужен локальный архив, сколько линий связи потребуется, какой тип кабеля выдержит трассу и как будет организовано резервирование. Важна не только схема размещения устройств, но и расчет нагрузки на питание, длины линий и допустимых падений напряжения.
Схема размещения датчиков, камер и линий связи
На схеме указывают места установки извещателей, оповещателей, видеокамер, серверов, коммутаторов, источников питания и промежуточных коробок. Проектная документация задает высоту монтажа, направление обзора, зоны перекрытия и способ крепления. Для пожарных извещателей избегают мест рядом с вентиляционными решетками, нагревателями и участками, где поток воздуха уводит дым от чувствительного элемента.
Кабельные линии соединяют устройства и центральные узлы, поэтому для них заранее выбирают маршрут прокладки, степень защиты от механических повреждений и меры против электромагнитных помех. Линии пожарной сигнализации и линии передачи видео стараются разводить так, чтобы наводки и ложные импульсы не мешали работе чувствительной аппаратуры. Для каждого участка фиксируют тип кабеля, способ крепления и место перехода через стены или перекрытия.
Монтаж, настройка и проверка работоспособности
Прокладка кабелей, питание и резервирование

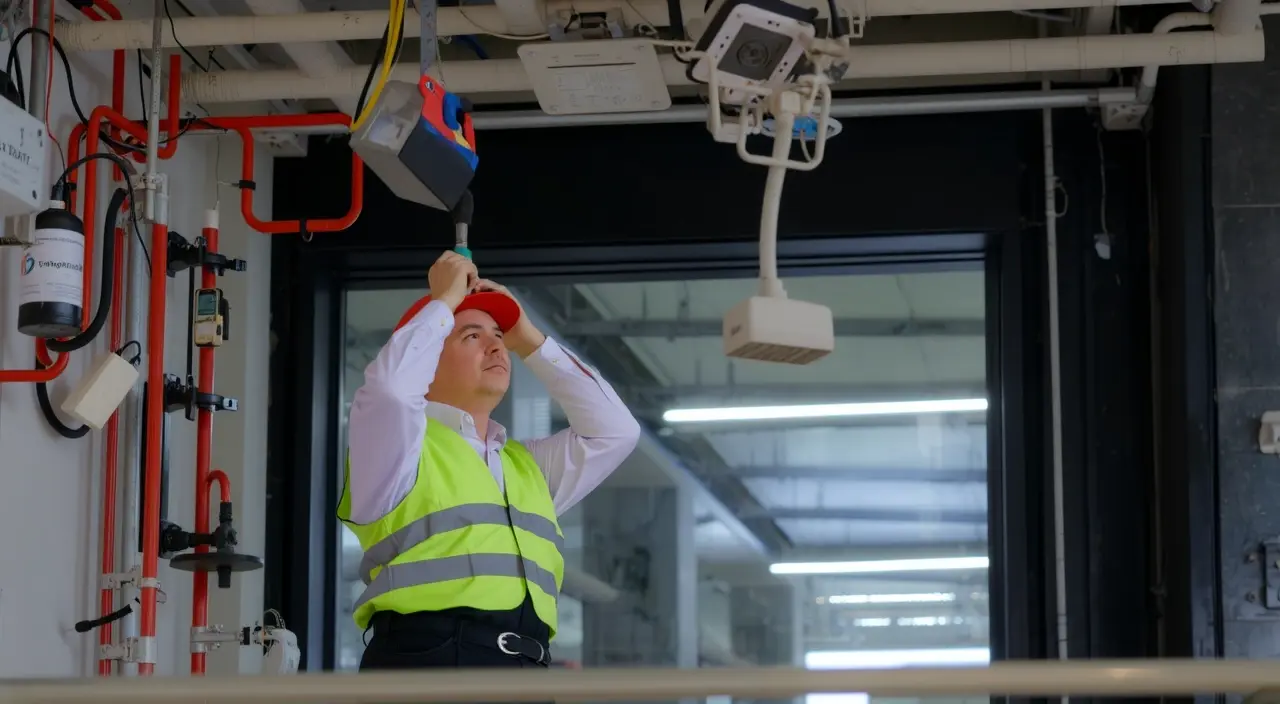

Монтаж начинают с прокладки кабельных трасс, установки шкафов, кронштейнов и распределительных коробок. Кабели не должны иметь резких перегибов, натяжения и поврежденной изоляции. Для пожарных линий часто используют кабели с оболочкой, рассчитанной на условия повышенной температуры и с пониженным дымовыделением, а для видеосистем — линии, соответствующие требованиям передачи данных без потери скорости на длине трассы.
Источники питания проверяют по рабочему напряжению, допустимой нагрузке и времени автономии от аккумуляторов. Резервирование включает основной ввод, аккумуляторный блок и контроль исправности цепей. Если в проекте предусмотрены отдельные щиты, питание пожарной части и видеонаблюдения разводят по независимым каналам, чтобы локальная неисправность не останавливала весь комплекс.
Пусконаладка, испытания и фиксация результатов
Пусконаладка проверяет корректность сценариев и связи между устройствами. На практике тестируют срабатывание датчиков, передачу тревоги на прибор управления, включение оповещения, работу резервного питания, запись с камер и доступ к архиву. Для видеонаблюдения оценивают четкость изображения, стабильность потока, отсутствие задержек и корректность отметок времени.
Испытания фиксируют актами и журналами: указывают, какие зоны проверены, какие сигналы переданы, сколько времени система работала от резерва и где выявлены отклонения. Если датчик расположен в зоне ложных срабатываний или камера дает слепую зону, корректировку вносят до ввода в эксплуатацию.
Эксплуатация и типовые ошибки
Регулярное обслуживание и проверка архива
Техническое обслуживание снижает риск отказов и ложных срабатываний. В него входят проверка чувствительности извещателей, очистка камерных стекол и корпусов, контроль соединений, тест оповещения и проверка емкости аккумуляторов. Для видеонаблюдения отдельно контролируют сохранность архива, корректность даты и времени, состояние жестких дисков и срок хранения записей.
Плановые проверки позволяют заметить деградацию связи, ослабление крепежа, загрязнение оптики и падение емкости резервных батарей до того, как это приведет к простоям. Если в системе есть журнал событий, по нему отслеживают повторяющиеся тревоги и участки, где оборудование работает с перегрузкой.
Ошибки установки, которые ухудшают работу системы
К типовым ошибкам относят монтаж датчиков рядом с вентиляцией, установку камер против яркого света, прокладку сигнальных кабелей рядом с силовыми линиями без разделения и отсутствие резервного питания на критичных узлах. Проблемы возникают и тогда, когда не учитывают высоту установки, угол обзора, отражающие поверхности или доступ к оборудованию для обслуживания.
Снижение надежности часто связано не с одним дефектом, а с их сочетанием: неверная схема размещения, слабое резервирование, неправильная настройка чувствительности и отсутствие регулярной проверки. Поэтому работоспособность комплекса зависит не только от состава устройств, но и от точности проектирования, монтажа и последующей эксплуатации.
