Компенсатор сильфонный карданный представляет собой специализированное устройство, предназначенное для компенсации тепловых и механических деформаций в трубопроводных системах. . Его конструкция основана на сочетании сильфона — металлической гофрированной трубы, обладающей высокой гибкостью, и карданного узла, обеспечивающего возможность вращения и смещения элементов трубопровода относительно друг друга.
Основная функция этого компенсатора заключается в уменьшении нагрузок, возникающих в результате теплового расширения, вибраций и осевых сдвигов. Благодаря своей сложной конструкции, компенсатор обеспечивает надежность и долговечность трубопроводов, предотвращая повреждения и разгерметизацию соединений. Он часто используется в промышленных установках, где трубопроводы подвергаются значительным температурным колебаниям и вибрационным нагрузкам.
Особенностью компенсатора сильфонного карданного является высокая стойкость к износу и возможность компенсации угловых и осевых смещений, что делает его незаменимым элементом систем водоснабжения, газоснабжения, а также в нефтехимической и энергетической отраслях. Использование данных устройств способствует снижению ремонтных затрат и обеспечению безопасности эксплуатационных процессов.
Конструкция и принцип работы

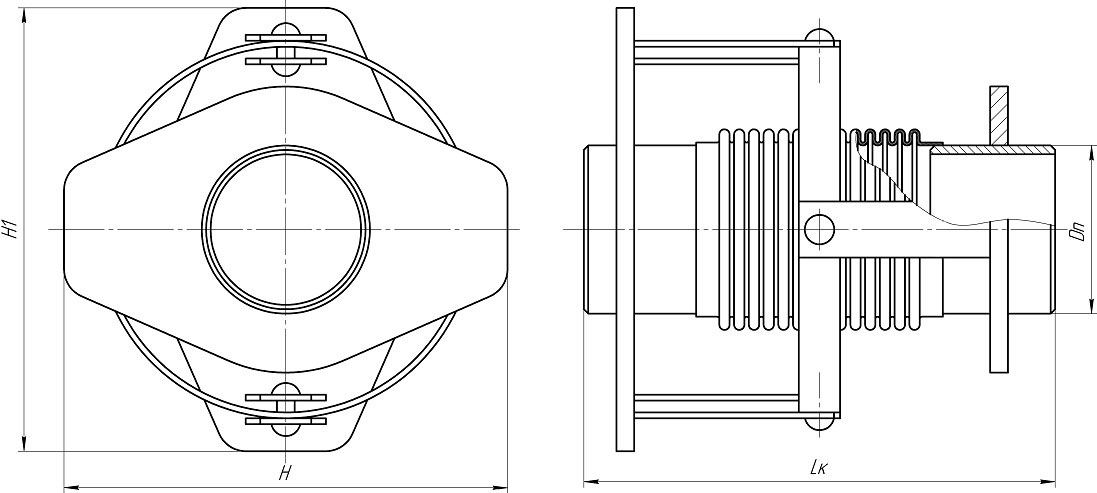

Конструкция компенсатора сильфонного карданного состоит из нескольких ключевых компонентов: сильфона, карданных шарниров и фланцев для подключения к трубопроводу. Сильфон – это гофрированный гибкий элемент из нержавеющей стали, способный расширяться, сжиматься и изгибаться под воздействием внешних сил.
Карданный механизм в компенсаторе обеспечивает необходимую подвижность, позволяя компенсировать повороты и смещения трубопровода, возникающие в процессе эксплуатации. Карданные шарниры работают по принципу передачи вращательного движения между несоосными валами, что значительно увеличивает диапазон деформационных перемещений, которые способен компенсировать прибор.
В совокупности эти элементы позволяют компенсатору гасить вибрации, поглощать ударные нагрузки и компенсировать осевые, радиальные и угловые перемещения. Такое сочетание конструкционных особенностей делает компенсатор сильфонный карданный универсальным решением для защиты трубопроводов от механических повреждений и продления срока их службы.
Области применения
Компенсатор сильфонный карданный широко применяется в различных отраслях промышленности, где требуется надежная защита трубопроводов от температурных деформаций и механических напряжений. Основные сферы использования включают нефтегазовую промышленность, энергетические установки, химическое производство, а также системы отопления и охлаждения.
В нефтегазовом секторе такие компенсаторы используются на магистральных и технологических трубопроводах, где высокие температуры и давления создают значительные нагрузки. В энергетике данные устройства устанавливаются в тепло- и паропроводах для гашения теплового расширения труб и снижения вибраций от работающего оборудования. Химическая промышленность ценит компенсаторы за их способность работать с агрессивными средами и высокими температурами.
Установку компенсаторов рекомендуют проектировщики систем с учетом условий эксплуатации, поскольку правильно подобранный компенсатор обеспечивает надежную работу и предотвращает аварийные ситуации, связанные с повреждением трубопроводов.
Преимущества использования
Компенсатор сильфонный карданный обладает рядом значимых преимуществ, которые делают его предпочтительным выбором для современных инженерных систем. Во-первых, такое устройство обеспечивает высокую степень гибкости и подвижности, позволяя эффективно компенсировать различные виды деформаций трубопровода.
Во-вторых, благодаря использованию сильфона из нержавеющей стали, компенсатор отличается высокой коррозионной стойкостью и устойчивостью к агрессивным средам, что значительно увеличивает срок эксплуатации и снижает необходимость в частом обслуживании. Еще одним плюсом является возможность работы в широком диапазоне температур и давлений.
Среди прочих преимуществ можно выделить легкость монтажа и возможность интеграции с существующими системами трубопроводов благодаря стандартным фланцам и универсальной конструкции.
- Высокая надежность и долговечность компенсаторов;
- Эффективное поглощение вибраций и шумов;
- Снижение риска аварийных ситуаций и простоев оборудования;
- Универсальность применения в различных отраслях промышленности.
Использование компенсаторов сильфонного карданного типа позволяет улучшить эксплуатационные характеристики трубопроводов, повысить безопасность работы и сократить эксплуатационные затраты.
